래칫 메커니즘의 주요 구성 요소는 무엇입니까? 핵심 부품 및 기능에 대한 가이드

본질적으로 래칫 메커니즘은 톱니 모양의 래칫 기어과 래칫 휠(폴)이라고 불리는 회전식 걸쇠라는 두 가지 주요 구성 요소로 만들어진 기만적으로 단순한 장치입니다. 이 부품들은 축 역할을 하는 스핀들과 시스템 작동에 필요한 힘을 제공하는 손잡이 또는 레버와 함께 작동합니다.

래칫의 근본적인 목적은 한 방향으로의 상당한 회전 또는 선형 움직임을 허용하는 동시에 반대 방향의 움직임을 완전히 방지하여 안전하고 점진적인 잠금을 생성하는 것입니다.

핵심 구성 요소 상세 분석

래칫이 실제로 어떻게 작동하는지 이해하려면 이 기계적 상호 작용에서 각 부품이 수행하는 특정 역할을 검토해야 합니다.

래칫 기어 (또는 휠)

래칫 기어는 메커니즘의 기반입니다. 이는 경사진 비대칭 톱니가 있는 휠 또는 막대입니다.

각 톱니의 경사진 면은 래칫 휠(폴)이 미끄러져 지나갈 수 있도록 허용하는 반면, 가파르고 거의 수직인 면은 래칫 휠(폴)을 걸어 막도록 설계되었습니다.

래칫 휠 (또는 걸쇠)

래칫 휠(폴)은 잠금 작용의 핵심입니다. 이는 래칫 기어의 톱니와 맞물리도록 회전하도록 설계된 작은 스프링 장착 레버입니다.

스프링은 래칫 휠(폴)이 항상 기어를 향해 밀리도록 보장하여 뒤로 움직임을 방지하기 위해 톱니 뒤에 제자리에 놓이도록 합니다.

스핀들 (또는 축)

스핀들은 래칫 기어가 회전하는 중심 샤프트입니다.

고정 스트랩과 같은 응용 분야에서 이 스핀들은 종종 스트랩이 감겨 들어가는 슬롯을 가지고 있어 메커니즘 작동 시 단단히 감길 수 있도록 합니다.

레버 (또는 손잡이)

레버는 사용자에게 토크를 가하고 스핀들을 돌리는 데 필요한 기계적 이점을 제공합니다.

손잡이를 앞뒤로 움직이면 래칫 휠(폴)이 기어와 맞물렸다가 풀리면서 특징적인 "딸깍거리는" 작동이 생성됩니다.

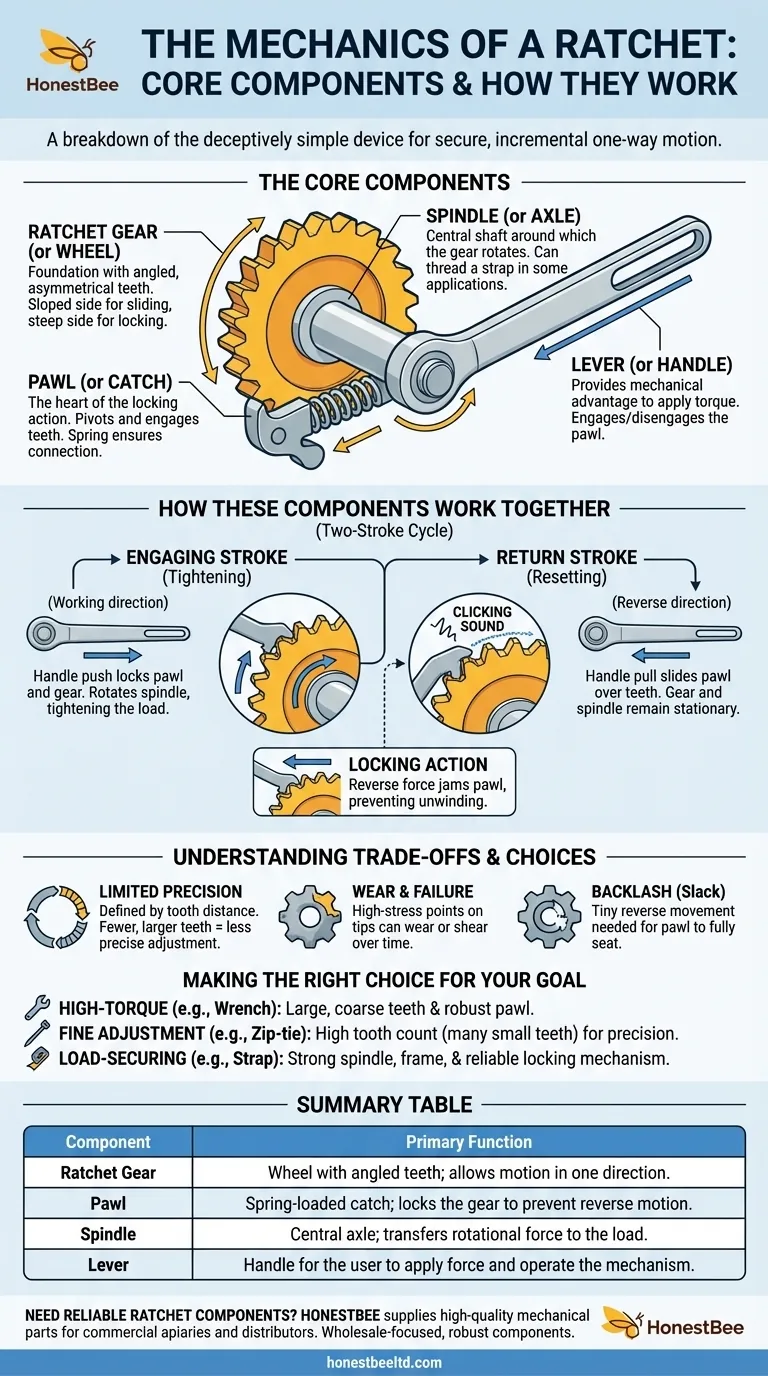

래칫 메커니즘의 주요 구성 요소는 무엇입니까? 핵심 부품 및 기능에 대한 가이드

이러한 구성 요소가 함께 작동하는 방식

래칫의 독창성은 2행정 주기 동안 부품들의 조정된 움직임에 있습니다.

맞물림 행정 (조이기)

손잡이를 "작동" 방향으로 밀면 래칫 휠(폴)이 기어 톱니의 가파른 면에 맞물립니다. 이렇게 하면 손잡이와 기어가 함께 잠겨 전체 스핀들이 회전하여 스트랩이나 소켓을 조이게 됩니다.

복귀 행정 (재설정)

손잡이를 반대 방향으로 당기면 래칫 휠(폴)이 약간 회전하면서 기어 톱니의 경사진 면 위로 미끄러져 올라갑니다. 이 과정에서 특징적인 "딸깍거리는" 소리를 듣게 됩니다.

이 복귀 행정 동안 기어와 스핀들은 두 번째 고정된 래칫 휠(폴) 또는 시스템의 장력에 의해 제자리에 고정되어 완전히 정지 상태를 유지합니다.

잠금 작용

어느 시점에서든 기어에 역방향 힘(예: 스트랩의 장력)이 가해지면 그 힘이 톱니의 가파른 면을 래칫 휠(폴)에 직접 밀어붙입니다. 이렇게 하면 래칫 휠(폴)이 단단히 고정되어 메커니즘이 풀리는 것을 완전히 방지합니다.

상충 관계 이해하기

매우 효과적이지만 래칫 메커니즘의 설계에는 인지해야 할 고유한 한계가 있습니다.

제한된 회전 정밀도

가능한 최소 회전량은 기어의 톱니 사이의 간격에 의해 정의됩니다. 톱니가 적고 큰 메커니즘은 매우 강력하지만 정밀한 조정은 덜 제공됩니다.

마모 및 고장 가능성

래칫 휠(폴) 끝과 기어 톱니는 응력이 높은 지점입니다. 시간이 지남에 따라 또는 극심한 부하 하에서 이러한 지점이 마모되거나 부러져 메커니즘이 미끄러지거나 고장날 수 있습니다. 사용된 재료의 품질이 가장 중요합니다.

"백래시" 또는 헐거움

래칫 휠(폴)이 기어 톱니 면에 완전히 자리 잡기 위해 필요한 약간의 역방향 움직임이 있습니다. 이 약간의 여유 공간을 백래시라고 하며 거의 모든 래칫 설계에 존재합니다.

목표에 맞는 올바른 선택

이러한 구성 요소를 이해하면 특정 설계 특성을 기반으로 작업에 적합한 도구를 선택할 수 있습니다.

주요 초점이 높은 토크 응용 분야(소켓 렌치와 같은)인 경우: 엄청난 힘을 견딜 수 있는 크고 거친 톱니와 견고한 경화 강철 래칫 휠(폴)이 있는 메커니즘이 필요합니다.
주요 초점이 정밀 조정(예: 케이블 타이 또는 과학 기기)인 경우: 클릭할 때마다 더 나은 정밀도를 위해 높은 톱니 수(많은 작은 톱니)를 가진 메커니즘을 찾아야 합니다.
주요 초점이 하중 고정(래칫 스트랩과 같은)인 경우: 중요한 특징은 스핀들, 프레임의 강도와 하중 하에서 실수로 풀리지 않는 안정적인 잠금 메커니즘입니다.

이러한 간단한 부품들이 상호 작용하는 방식을 인식함으로써 래칫 메커니즘이 제공하는 힘과 보안을 완전히 활용할 수 있습니다.

요약표:

구성 요소	주요 기능
래칫 기어	경사진 톱니가 있는 휠; 한 방향으로의 움직임을 허용합니다.
래칫 휠(폴)	스프링 장착 걸쇠; 역방향 움직임을 방지하기 위해 기어를 잠급니다.
스핀들	중심 축; 회전력을 하중으로 전달합니다.
레버	힘을 가하고 메커니즘을 작동시키는 사용자를 위한 손잡이입니다.
